Si comenzamos un dibujo desde el principio, debemos configurar AutoCAD con algunas opciones por defecto, una de ellas es cargar los Tipos de Línea para poder usarlos en el archivo dwg.
En este artículo os mostraré como configurar AutoCAD y cargar los Tipos de Línea para poder usarlos en nuestro archivo actual de dibujo.
Configurar AutoCAD. Cargar tipos de línea.
Por defecto AutoCAD no tiene ningún tipo de línea cargado, por lo que si vamos a utilizar diferentes tipos de líneas para el proyecto será necesario configurar AutoCAD para cargar los que utilicemos.
| Esta orden funciona en todas las versiones de AutoCAD |
Para cargar los Tipos de línea y configurar AutoCAD para comenzar el proyecto tecleamos “_LINETYPE” y damos a Enter.
Nos aparece este cuadro de diálogo
En este cuadro de diálogo se muestran los tipos de línea que AutoCAD tiene cargados para poder ser usados en este archivo.
Para cargar otros tipos de líneas hacemos clic en el botón Cargar… y nos aparecerá el siguiente cuadro de diálogo.
Aquí podremos cargar los tipos de líneas más habituales en el diseño, trazos, puntos, etc, según el proyecto a realizar.

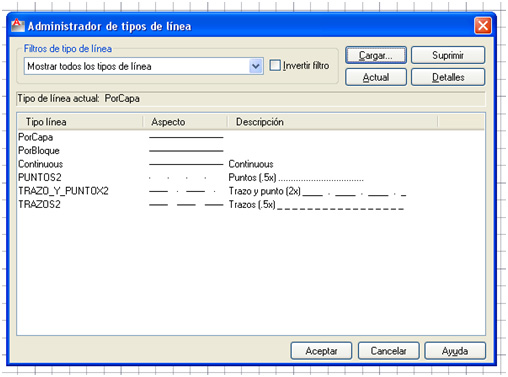

Seleccionamos los tipos de línea a cargar y hacemos clic en Aceptar, nos aparecerá nuevamente el cuadro de diálogo anterior, con los tipos de línea que podemos usar.
Una vez terminado todo el proceso hacemos clic en Aceptar para guardar los cambios. Ahora ya tenemos disponibles en AutoCAD los tipos de línea cargados para poder usarlos con cualquier entidad.
| Los tipos de líneas cargados se almacenan en el dibujo actual, por lo que si comenzamos un dibujo desde el principio deberemos cargar de nuevo los tipos de línea que queramos usar |
Hola, buenas noches!
Estoy usando Autocad, en español, pero el tema es que como estoy aprendiendo (el profesor que me enseña, lo hace con un Autocad, que esta en ingles).
En clase explicando este tema, de cargar tipo de líneas, desde el archivo acadiso.lin, mostró una familia de líneas que dice:
HIDDEN
Otra familia que dice.
DASHDOT
Etc.
Hay mas tipos de líneas (de ese archivo) que nos sugirió que utilicemos posteriormente (si es que queremos representar algo con alguna de esas líneas).
Y seguramente tenga este problema (cuando debo comparar lo que veo en Autocad INGLES; yo despues, lo debo buscar en mi Autocad en ESPAÑOL, pero no siempre me aparece de la misma manera o similar).
Como usuario de AutoCAD, mi recomendación: «aprende a usarlo en ingles «. El ingles en estos momentos es la moneda de cambio mundial … Nos guste o no … Como en los años de nuestros abuelos los ricos eran los que sabían de operaciones aritméticas básicas ( sumar, restar, multiplicar y dividir ), ahora lo es el ingles y todo se mueve en torno a el … Hasta aquí mi comentario … En lo particular … Aprendo dos veces cada programa … En ingles y español … Tengo tres amigos en Alemania … No son alemanes pero allá trabajan … Y todo lo usan o en ingles o en alemán … O sea el 99% de todo … Saludos desde monterrey, Nuevo León; México … !!!
Hola, me gustaría saber como hacer si en mi proyecto de Autocad he creado un tipo de linea personalizado y cuando envio el proyecto de autocad a otro ordenador, el tipo de linea no se ve. Como puedo hacer para que a las personas a las que envie el proyecto puedan ver ese tipo de linea sin que ponga error? Gracias
Hola David, tendías que mandar el fichero .lin donde esté la línea y que puedan cargarlo en su AutoCAD.
Un saludo.
hola andres, buenas tardes
yo cree una lineas personalizadas .lin en mi pc con autocad 2018 y otras en 202.
el dibujo quedo bien, lo envie con el archivo .lin con las formas creadas con las lineas pero no pueden ver las lineas creadas en un equipo que tiene autocad 2015LT le sale el sgte aviso » hay error en las lineas de creacion del. Lin… Que puedo hacer para corregir y funcione en LT.
Hola Rafael, has utilizado algún estilo de texto en tu creación???
Hola muy buenas tengo un problema y es que la linea discontinua no me sale en el círculo.
Alguna solución que no sea cambiar la escala? ya lo he hecho y donde único me falla es en el círculo, el lineas rectas si que me deja.
Un saludo y muchas gracias
Hola Elisa, si el círculo tiene las mismas propiedades que la línea debería hacerlo igual. Teniendo en cuenta que:
– Exista espacio suficiente para crear la separación entre trazos.
– la escala de tipo de línea del objeto sea la misma en los dos.
Un saludo
Ahi lo que les quiero decir es con respecto a la creacion de lineas personalizadas en acad, lo que pasa es que si son circulos me salen deformes como solucionar este inconveniente con circulos??
Envía un ejemplo para que podamos ver el problema.
Un saludo
porque las lineas personalizadas que estoy creando en circulos. Porque el circulo me sale deforme???
Envía un ejemplo para que podamos ver el problema.
Un saludo
Que tal, excelente información y de mucha ayuda, tengo una duda sobre esto, ¿El tipo de línea debe ser continua? Porque al querer cargar un nuevo estilo, no me aparece como quiero, aparece discontinua la linea, es decir, que al inicio de la línea me aparece continua pero después se hace discontinua y al final reinicia el ciclo de estilo. La escala ya la revisé y todo está en orden a mi criterio. El tipo de linea que trato de crear es una linea continua con dos diagonales que parten desde el centro. —/–/—- algo así pero son 3 entidades diferentes. Te lo agradecería mucho!
Hola Jose, ¿Has probado en una línea con dos vértices o es una polilínea con varios vertices?
Si es una polilínea es posible que encuentre un vértice y no genere bien el tipo de línea. Edita la polilínea con el comando EDITPOL y después selecciona la T y enter. (T de generarTlinea)
Un saludo.
Un saludo.
ANDRES
buenas tardes quisera saber como puedo hacer para que el nuevo tipo de linea que cree en una computadora lo pueda cargar en otra sin tener que estar copiando o enviando el archivo » .shx»
Hola Jose, el método que comentas es el correcto para crear tipos de línea. Pero si quieres utilizar un tipo de línea dentro de AutoCAD sin hacer operaciones de carga puedes copiar y pegar una objeto creado con ese tipo de línea, en un dibujo nuevo.
buenos días Andres muchas gracias por la indicación me pareció supe sencilla.
estoy haciendo la demarcación en planos de señalización y la linea central es con en patrón de 3 demarcamos y 5 de espacio libre ya tengo creada la linea pero cuando le hago poli linea donde termina la linea me vuelve a iniciar el patrón y no se como resolver el problema
Hola Rosalba, para que el patrón continúe, edita la polilínea con el comando EDITPOL y después escoge la opción GENERARTLÍNEA.
Un saludo.
UNA CONSULTA AL CREAR ESTA LINEA *M-1.1, Sep. Carriles Norm>100
A, 5, -12.
CUANDO TENGO UNA LINEA DE DE 34 METROS ME LA TRAZA DE LA SIGUIENTE FORMA LONG2.5/ESPACIO 12/LONG 5/ESPACIO 12/LONG 2.5
Y NO EMPIESA LONG5/ ESPACIO12/LONG5/ESPACIO12/LONG 5 QUE SERIA LO CORRECTO EN SEÑALIZACION COMO HARIA PARA QUE INICIE CON UNA LONGITUD DE 5UNIDADES
Hola KAMI, es posible que encuentre un vértice y no genere bien el tipo de línea. Edita la polilínea con el comando EDITPOL y después selecciona la T y enter. (T de generarTlinea)
Un saludo.
hola.
quiero crear un tipo de línea nuevo, es posible?
Si es posible, sigue las instrucciones del artículo.
Un saludo.
hola estoy asiendo una investigasion esos son todos los tipos de linea que puede tener autocad
Con este sistema puedes crear los que quieras. Además con las utilidades Expreess puedes crear otros tipos
Hola Andrés:
Intento crear una línea que contenga una flecha, para ello dibujo primeramente la flecha en la capa «0» y después entro en el menú desplegable Express/Tools/Makelinetype.
Le doy un nombre , le escribo la descripción del tipo de línea, le marco la separación y selecciono los elementos que componen el objeto, en este caso una flecha. Aparentemente hace toda la operación. Reconoce el nuevo tipo de línea y lo carga, pero cuando intento cambiar cualquier línea existente o una nueva a ese tipo de línea, no aparecen las flechas, tan solo unas rayas discontinuas.
He intentado hacerlo con líneas horizontales y textos y si funciona y me las hace bien, pero en el momento que pongo cualquier línea perpendicular, en diagonal o cualquier forma, no me lo reconoce.
Sabes si puede tratarse de alguna variable o a que se puede deber.
He mirado un montón de tutoriales y aparentemente es bastante sencillo crearlas. Incluso he cambiado la variable PLINEGEN a 1, pero tampoco reconoce nada.
Muchas gracias anticipadamente.
Hola Carlos, aparentemente lo haces todo bien, lo único que se me ocurre es que la escala de tipo de línea no sea la correcta y que no te muestre el diseño completo.
Un saludo.
Buen día. Nose si me podrás ayudar… me pasa que puedo generar capas con distintos tipos de lineas, pero cdo selecciono una en especial (trazo punto) en el dibujo me sale como linea continua no como debería ser. Nose si al imprimirlo salga como trazo y punto pero al hacer la prueba de impresión me sigue mostrando una linea continua.
Hola Fabiana, eso es debido a la escala de línea, en las propiedades de la línea cambia la escala de la línea para que la puedas ver e imprimir.
HOLA…ME PUEDES AYUDAR POR FAVOR ??? USO LA VERSION 2016, TEN GO PROBLEMAS AL SELECCIONAR UN OBJETO NO CAMBIA EN LA BARRA DE HERRAMIENTAS A QUE CAPA PERTENECE LO SELECCIONADO, SOLO CAMBIA EN COLOR PERO NO EN CAPA…..GRACIAS DE ANTEMANO
Esto te sucede al seleccionar muchos objetos o solo uno?
alguien que me apoye cuando entro al linetype y cargar no aparecen ningún tipo de linia a que se debe
Hola, es posible que AutoCAD no encuentre el archivo acadiso.lin. Tendrás que volver a cargarlo, para ello, Escribes linetype y te aparece el cuadro de diálogo, una vez que le das a cargar en la parte superior puedes buscar el botón Archivo. Desde ahí puedes buscar el archivo de líneas de AutoCAD acadiso.lin.
El archivo lo puedes encontrar en C:\Program Files\Autodesk\AutoCAD[Tu version]\UserDataCache\en-us\Support
Hola, me podrías ayudar por favor? Al momento de configurar que tipo de linea quiero utilizar el recuadro donde se supone me tendrían que aparecer los tipos de lineas a cargar me aparece en blanco, ya he intentado de todo pero me arroja error.
Hola, dime que tipo de error te aparece.
Hola, enhorabuena por tu página,
una pregunta simple, me han pasado un archivo con un par de tipos de línea que quisiera guardar en mi archivo LIN para poder usarlos mas adelante sin tener que copiar y pegar las líneas en cuestión.
Es posible hacerlo?
Es posible, puedes abrir los dos archivos LIN con un editor de textos simple y copiar de uno a otro.
Hola, tengo un problema al cargar un archivo de estilo de líneas, me salen cuadros de texto que me dicen que tiene errores, sin embargo, en otros equipos el archivo no tiene inconvenientes. Gracias
Hola Jaime, dime que versiones de AutoCAD estás utilizando en los equipos.
Gracias por contestar. Es Autocad 2014, y de un tiempo para acá empezó a fallar, pero no entiendo por qué. Lo raro es que no es que el archivo de líneas se haya dañado porque tengo copias del archivo y ninguno funciona. Gracias
Si el archivo de las líneas es el mismo y AutoCAD también, prueba a instalar AutoCAD 2014 Service Pack 1 que soluciona algunos de los errores que pueden surgir de AutoCAD. Este es el enlace donde puedes descargarlo: https://knowledge.autodesk.com/support/autocad/downloads/caas/downloads/content/autocad-2014-service-pack-1.html
Como puedo relacionar la escala de mi dibujo con la de tipo de linea para poder apreciarla…en mi dibujo lineas punteadas…
Hola Alfredo, para poder cambiar las escalas de todas las líneas insertadas en un dwg puedes utilizar el comando ESCALATL de AutoCAD.
Te pedirá un factor de escala que afectará a todas las líneas que dibujes en un dwg.
Hola porfavor si me ayudas, quiero hacer un dibujo con línea y el momento que selecciono el punto para dar un valor como 23×23 no se hace lalinea completa solo sale en la rejilla una parte de la línea como si hubiese dado el valor 1×1 es muy pequeña y no se como puedo configurarla y como trabajar, necesito dar medidas para realizar un dibujo de parchis y con este problema no puedo . ayúdame..
Hola Ana si quieres hacer una línea horizontal en AutoCAD puedes coger la orden línea y después seleccionar un punto en la pantalla, después debes teclear @23,0 (esto funciona en todas las versiones de AutoCAD) y te saldrá una línea horizontal de 23 unidades. Si pones @23,23 te saldrá una línea a 45º.
Si quieres hacer una línea vertical @0,23.
Aunque veas la línea pequeña debe medir 23 unidades, utiliza la rueda del ratón para acercar o alejar la imagen.
vastante simple pero mi problema es que cuando guardo un dibujo de autocad con algunas lineas con el tipo de linea fenceline 2, al volver a habrir el mismo dibujo en otro momento, este tipo de linea se pierde o sea que no aparece como lo habia guardado, no se a que se debe este problema pero no logro solucionarlo, si ud sabe algo al respecto le agradeceria su comentario. gracias
Buenas tardes jhovani. He estado revisando lo que me comentas y puedo comentarte esto:
Normalmente cuando cargas un Tipo de Línea en AutoCAD, ésta queda grabada dentro del dibujo, es decir, cada vez que abres ese dibujo tendrás el Tipo de Línea para poder dibujar con ella y si ya tienes algo dibujado con ese Tipo de Línea, debe seguir así.
Hay algunos factores que pueden hacer que aunque estés utilizando el tipo de línea correcto no aparezca en pantalla. Es decir, si modificas las escala de la línea o la escala general con ESCALATL o si el zoom no es el correcto, puede pasar que no se aprecie el tipo de línea. Para comprobar esto puedes seleccionar lo que tienes dibujado y comprobar que está dibujado con fenceline 2, si es así entonces el problema está en la escala.
Un saludo.
Yo tengo el mismo problema, he cargado acadiso.lin, luego acad.lin si por ahí iba el problema, nada. He seleccionado y deseleccionado utilizar unidades de espacio papel para la escala, nada. Tengo factor de escala global 1 y Escala de objeto actual 1. Me tiene muy complicada, mi proyecto debe acotarse a las líneas de cerco y cada vez que abro el plano no sé qué línea es el cerco y debo perder 1 hora activando su formato. Para esto último copio un segmento de la línea, la cual me aparece con sus características, y empiezo a igualar propiedades. Autocad versión 2016. saludos y gracias anticipadas por darte el tiempo para leer y responder.
Si sabemos que las líneas están cambiadas y que deberían seguir cambiadas, por que las hemos guardado así, 100%seguro. Es posible que sea un problema o ajuste de visualización, AutoCAD no regenera las líneas para ahorrar memoria RAM , por eso también los círculos a veces se muestran como polígonos cuando nos acercamos. Puedes probar a utilizar el comando REGEN y ver si se actualiza la visualización del tipo de línea.
