A todos nos ha pasado alguna vez que hemos realizado un proyecto en AutoCAD utilizando Referencias Externas y cuando hemos abierto posteriormente el dwg, las referencias externas ya no aparecen.
Esto es debido a que las referencias externas deben insertarse con referencia relativa. Así podemos cambiar el nombre de la carpeta contenedora, sin miedo a perder el enlace a las Referencias Externas en nuestro dwg de AutoCAD.
En este artículo te enseñaré a insertar correctamente una referencia externa dwg en AutoCAD.
Es necesario mantener una buena estructura de carpetas
En general, en cualquier trabajo, si está organizado se trabaja mejor y se rinde más. Eso es eficiencia. Pues para trabajar con referencias externas pasa lo mismo, además veremos como eso nos ayuda a enlazar en los nuevos proyectos.
Una estructura de carpetas podría ser como esta. Donde el proyecto P0315-13 contiene los ficheros dwg de los planos y una carpeta llamada refx donde podemos guardar todas las Referencias Externas que insertemos, incluidas imágenes raster y cajetines, marcos, etc.
Ahora vamos a hablar claro!!! Todos comenzamos un proyecto a partir de los planos de otro parecido. Eso es algo que nos facilita la tarea y que además nos permite mantener los mismos criterios de diseño y poder ir mejorando en cada proyecto.
Pues si el proyecto origen está realizado con Referencias Externas (y rutas relativas) y copio todas las carpetas manteniendo la estructura, cuando abra por ejemplo el dwg de situación, tendré enlazado el topográfico y la imagen jpg.
Así sin hacer nada más tendré un plano en mi nuevo proyecto con toda la estructura de las Referencias Externas creado. Para ello las Referencias Externas deben ser insertadas como relativas. Vamos a ver como podemos hacerlo.
Cómo insertar Referencias Externas correctamente
Independientemente de la versión que tengas de AutoCAD puedes escribir el comando _xattach para acceder al cuadro de diálogo insertar referencia dwg. Selecciona el archivo dwg que quieres insertar como referencia externa y haz clic en abrir.
Importante: este dibujo dwg debe de estar ya guardado en la carpeta refx del proyecto.
Si lo que quieres insertar es una imagen de trama puedes usar el comando _imageattach. También puedes visitar este artículo donde te explico como insertar imágenes en AutoCAD.

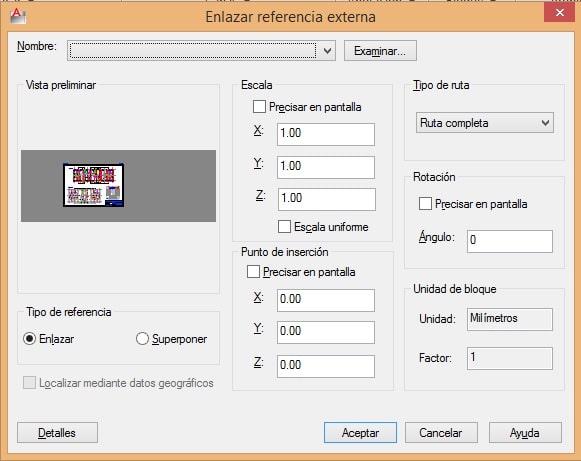

En este cuadro de diálogo que tiene el nombre Enlazar Referencia Externa tienes varias opciones como escala y punto de inserción, etc. Pero debes tener siempre en cuenta, cuando insertes una referencia en AutoCAD, asignarle una referencia relativa.

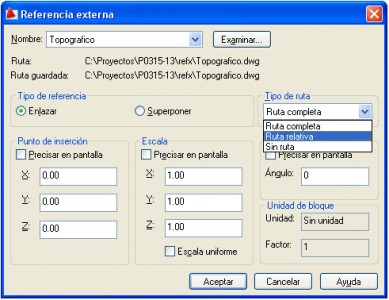

Una vez que hemos seleccionado la referencia a insertar nos aparece el siguiente cuadro de diálogo donde elegiremos en el tipo de ruta ruta relativa.
Para poder seleccionar ruta relativa el dwg donde estamos trabajando debe estar ya guardado.
Una vez realizado este cambio a Ruta relativa si ya no queremos cambiar ningún parámetro más, daremos a aceptar e insertaremos la Referencia externa.
Con este cambio a Ruta relativa podremos enviar nuestro proyecto en dwg y cualquier persona podrá abrir los planos de proyecto y no tendrá problemas con las referencias insertadas.
Artículos que pueden interesarte:
 |
 |
|
Buenos días. Cuando inserto las referencias me vienen en otra escala… Cómo hago para que siempre se carguen en la escala del dibujo original?
Hola Andrea. Teclea el comando UNIDADES y comprueba que los dos archivos estén en las mismas unidades. Por ejemplo metros.
Un saludo
Buenas tardes, tengo un proyecto muy complejo con referencias q tienen anidadas otras referencias y me gustaría saber si existe alguna manera de incluir en la regencia solo algunas de las capas. Gracias.
Hola Ana. Al insertar una Referencia se insertan todas las capas. Prueba a crear filtros de capas para que no te molesten las capas de las referencias.
Un saludo.
Buenos días,
Cuando hago una modificación en alguna capa (color,grosor,..) en una referencia externa, no se me actualizan los cambios en el archivo que contengo esa referencia. y tengo que hacer los cambios manualmente. la variable VISRETAIN está en valor 1. por favor, necesito ayuda urgente. Gracias
Teclea CONFIG en AutoCAD y selecciona la opción Mantener cambios en capas Refx
Hola
Tengo Autocad 2013 y no me deja ni insertar una referencia externa (dwg) ni recargarla dandole de nuevo la ruta. He tratado de hacer lo que aconsejas en el enlace pero tampoco.
Tengo las capas pero no se ve el dibujo.
Me podrias ayudar. Gracias
Es posible que el punto de inserción no esté colocado correctamente. Prueba a insertar la Referencia en un dibujo nuevo en blanco y mira a ver si se inserta.
Hola, tengo una serie de planos con un archivo como referencia externas. Pero de repente no aparece en el dibujo, tan solo aparece el cuadro que delimita el dibujo. En la paleta aparece pero recargo en su ubicación y nada. Todas las capas están activadas. He probado con una referencia de un plano anterior y si funciona pero con la actual.Si la vuelvo insertar si que aparece, pero es una paliza ir de plano en plano insertandola. En fin, espero que me puedas ayudar. Gracias
Hola Raúl, es posible que las referencias estén mal insertadas. Prueba a guardar una copia de todos los archivos pero en la misma carpeta (es provisional) si las referencias pueden verse al abrir los dwg es que han sido insertadas con ruta absoluta, consulta este artículo para poder solucionarlo.
https://andresdeltoro.b.wetopi.com/referencias-externas-de-autocad-solucionar-problemas-de-rutas/
Un saludo.
yo de nuevo, diciendo que al revisar se insertar las cotas de la referencia pero no encuentro la referencia insertada…
Hola GABY, así sin ver el archivo puedo comentarte que quizá el punto de inserción no esté bien asignado. Haz un un zoom extensión para comprobar todos los objetos insertados en el dibujo. Quizá lo encuentres en otra coordenada. Si no puedes verlo revisa la escala de inserción. Si todo está bien debería verse.
Prueba a insertar desde un dibujo nuevo la misma referencia a ver si se ve.
hola, tengo un problema. anteriormente ya podia usar referencias externas e insertarlas bn, pero ultimamente insertoalgo y no me aparece la referencia dwg que inserto en mi nuevo proyecto dwg. voy a trabajar sobre el plano master para asi empezar a dibujar el proyecto ejecutivo, gracias de antemano
Buenos días Andrés tengo una inquietud, ¿me podías explicar acerca de los puntos de inserción de las referencias externas?.
Gracias de antemano por la atención brindada
Hola Rocío,
Cuando una referencia todavía no está insertada ( o si lo está), es un dwg. Este dwg tiene un punto desde el cual será insertado en otro dwg, este punto sino se cambia es el punto 0,0. Puedes cambiar el punto de inserción con la orden BASE en cualquier otro sitio.
Cuando ese dwg se inserta como Referencia Externa, lo hará desde el punto de inserción, que sino se cambia será el 0,0. En el nuevo dibujo lo puedes insertar en la coordenada que quieras, también en la 0,0.
No sé si te he aclarado algo. Si necesitas una nueva explicación puedes realizar una pregunta más concreta.
Un saludo.
tengo un problema tengo un dibujo con referencias externa cuando imprimo no me aparece la refecnia en la impresion y lo he intentado todo, reviso la referencia, est abien e imprime normal, en capas estan activas las impresiones
Hola, las referencias son de imagen o tipo dwg, dxf?
Hola a todos, recién e empezado a usar la referencia externa en AutoCad. mi pregunta es: como puedo poner de otro color la referencia externa pero sin modificar el origen, es decir si tengo una planimetria como referencia externa el cual tiene capas de distintos colores que pertenece a arquitectura pero yo quiero en mi plano de instalaciones poner todo de un solo color, pero que al abrir la referencia externa(planimetria) esta no se vea afectada.
Hola Frank, Al insertar una referencia Externa en un dibujo se crean las capas:
Nombre_de_Referencia/Nombre_de_capa_original
por lo que puedes cambiar el color de la capa en la referencia insertada y no se cambia en el original.
Como ves solo puedes cambiar el color o propiedades de la capa insertada sin modificar el original, por lo que las entidades creadas en el original tienen que tener color=porcapa
Un saludo
Muchas gracias por la ayuda! me ha resuelto un problema que me estaba surgiendo trabajando con una cantidad ingente de ref_ext.
De nada Carlos. Me alegro de haberte ayudado.
Un saludo
Hola, qué tal?
Una consulta:
Teniendo ya los dwg con referencias, ¿cómo puedo guardarlos en este mismo formato y lo pueda ver y editar alguien que no tenga los dwg referencia?
Gracias. Saludos!
Para que alguien que no tenga las referencias pueda verlas debes unirlas al dibujo, pero al hacer esto dejan de ser referencias y se insertan en el dibujo como bloques, por lo que si quieres mantener el dibujo con referencias deberás realizar una copia.
Para unir una referencia insertada vas al menú de referencias tecleando _externalreferences y con el botón derecho en la referencia que quieres unir, seleccionas unir. Ten en cuenta que al realizar esta acción lo que tienes insertado como referencia se insertará como bloque y ya noi tendrás la referencia insertada.
Un saludo.
HOLA! tengo que unir referencias de varios planos. Existe alguna manera de mecanizar eso?. Por ahora tengo que abrir plano por plano y unir sus respectivas referencias.
Esa tarea por ahora se debe realizar a mano.
Un saludo.
HOLA AMIGO,
UNA CONSULTA PORFAVOR, AL GENERAR YO UNA CARPETA CON LA REFRENCIA ALLI DENTRO Y YA ENLAZADA CON EL RESTO DE ESPECIALIDADES QUE TENGO, VALE DECIR ELECTRICAS SANITARIAS EYC, YO PUEDO CAMBIAR LA REFERENCIA CON UN COPIAR Y PEGAR,? ES DECIR ME ENVIAN UNA NUEVA ARQUITECTURA, MAS ACTUALIZADA QUE LA ACTUAL EN LA CARPETA..AL «CHANCAR» EL ARCHIVO CON EL NUEVO NO AFECTA O ALTERA ALGO EN EL ENLACE O VINCULO DE LA REFERENCIA CON LOS DEMAS ARCHIVOS «ESPECIALIDADES»??
Efectivamente Luis Alberto, si sustituyes el fichero dwg se actualiza en todos los planos donde lo tengas insertado como referencia, esa es una de las ventajas de utilizar referencias externas. Todo se queda igual, sólo cambia la referencia que has cambiado. Hay que tener cuidado con los puntos de inserción de las referencias ya que deben ser los mismos para que la referencia quede situada en el mismo sitio. Por lo demás es un trabajo normal sutituir las referencias a lo largo de un proyecto.
Un saludo.
Resuelto. Muchas gracias
Basta con escribirlo en el campo «Encontrado en:» de la ventana de diálogo de la Administración de Referencias, con la notación .\..\ según la subcarpeta a la que tenga que ir..
Gracias de todas formas
La opción que comentas es para arreglar definitivamente las referencias y poder enviarlas al cliente o a otro usuario y que no tenga problemas y para trabajar correctamente. Pero si alguna vez te envían un proyecto con decenas de referencias, cambiarlas una a una puede llevarte tiempo. Para que AutoCAD encuentre las referencias puedes revisar esta entrada, que te puede ser útil:
https://andresdeltoro.b.wetopi.com/referencias-externas-de-autocad-solucionar-problemas-de-rutas/
Un saludo, y gracias por responder en el blog.
Muy bien explicado, sí señor, ahora bien:
Una vez que nos encontramos con un archivo cuyas referencias han sido creadas como rutas completas, ¿es posible cambiarlas a rutas relativas sin tener que insertarlas de nuevo?
